施瓦茨网络分析仪测量中的注意事项

时间:2020-11-24 浏览次数:94

  施瓦茨网络分析仪可以通过双端口和单端口网络直接测量复杂的散射参数(有源或无源,可逆或不可逆),并根据扫频模式给出每个散射参数的幅度,相位和频率特性,因为它被广泛应用,尤其是在网络故障检测和维护中。它的误差校正基于对已知标准零件(例如,通过,负载,短路和断路)的测量,分析并找出导致设备测量误差的系统误差参数,并通过分步实验和实际测量中的参数校准来进行在此过程中进行更正。校准方法很多,常用的是响应校准,单端口校准和双端口校准。

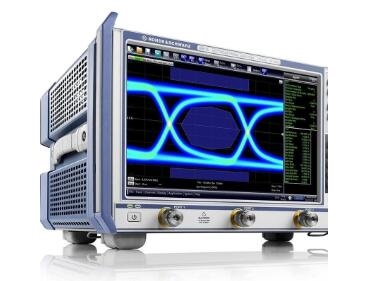

施瓦茨网络分析仪

  施瓦茨网络分析仪的测量注意事项:
  1、电缆连接器,阻抗转换器,驻波桥和匹配负载应严格区分在75Ω和50Ω之间。外径和连接螺纹相同,很容易混淆。避免将75Ω公头连接到50Ω公头,否则会导致电路不连续且无法测试;还必须避免将50Ω公头连接到75Ω母头,因为这将完全损坏75Ω母头插孔。
  2、阻抗转换器,匹配负载,驻波电桥和测量探头应小心轻放,并妥善保管,以防止从高处掉落并影响其性能和测量结果。
  3、连接各个设备时,请注意连接和旋转方法。仅允许可移动螺母旋转,以确保销和插座沿直线移动。否则,插针和插座会发生螺旋运动并加速磨损,并且内部插针可能会变松并且无法正常使用。
  4、安装施瓦茨网络分析仪的电缆连接器后,请仔细检查该插针是否在中心。如有必要,请尝试对其进行校正以使其居中,以免损坏要连接的连接器插孔。
